TGV单元(张力、纠偏导正架、真空辊牵引一体式单元)

应用描述:

适用于涂布机烘箱出、入口;片带状膜(如锂电隔膜、锂电正负极、铜箔、铝箔、胶带、保护膜、硬化膜、汽车防爆膜等)高精度张力控制要求下的牵引动力辊。
服务热线:021-60892191
周经理:13795240075 (微信同号)
李经理:18049958686 (微信同号)
留言
  • 产品概述
  • 性能参数
  • 安装图纸
  • 应用现场
  • 资料下载
用途
适用于片带状膜(如锂电隔膜、锂电正负极、铜箔、铝箔、胶带、保护膜、硬化膜、汽车防爆膜等)高精度张力控制要求下的牵引动力辊。

主要优点
●牵引前后张力柔性隔离,隔离值可由负压值来调整;
●材料无须受到压合辊的挤压,即可产生很大的牵引力;
●实现带胶材料的单面接触,有效避免了胶面损伤;
●稳定材料位置,避免材料在牵引辊的侧滑;
●将牵引力与张力差耦合,进而输出张力可以为零;
●可以双向牵引,满足特殊场合需求;

理论分析
Patm-大气压  Pavc-负气压
1、驱动支撑轴:辊面牵引旋转的反作用力支撑与抽气功能;
2、牵引力用于辊面;
3、输入张力较大,输出张力较小,实现扭矩牵引
4、扭矩实现原理:
T=(Patm- Pvac) *S *f*R*K
(S)真空区辊面面积  (f)材料与辊面摩擦力系数
(R)辊面半径             (K)修正系数




主要指标
辊体表面光洁度:0.2-0.4um
辊面处理:化学镀/精磨/钢网/纤维护套
张力隔离密度:0.1-0.3kgf/cm
抽空风量:≤11.3cmm(具体风量根据实际要求选型)
额定负压:≤9-15KPa
适应线速度:≤550mpm
辊面:10-60℃

辊面规格及处理方式


辊面处理 辊筒直径(单位mm)
160 200 204 260 318 324 420
镀铬精磨
不锈钢网
高精密光网
纤维护套

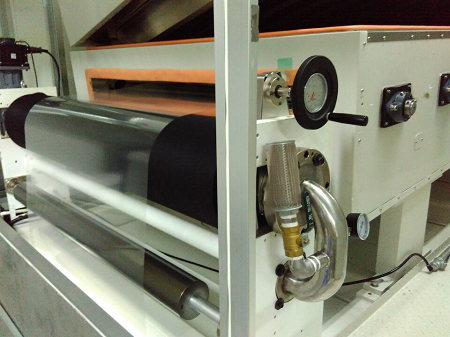

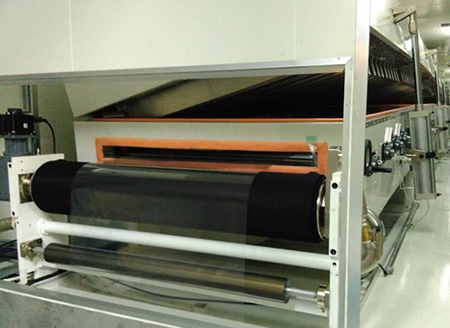

部分应用
[涂布机]一般的光学膜、光学胶带、汽车膜等高精度涂布生产线。



优点:
1.材料涂胶后只有非胶面接触辊,保护胶面不受损;
2.张力与牵引引解耦,从而可以实现低张力或零张力;
3.初次穿料或断料时牵引仍然有效,方便穿料;
4.其他优点等待你发现。
